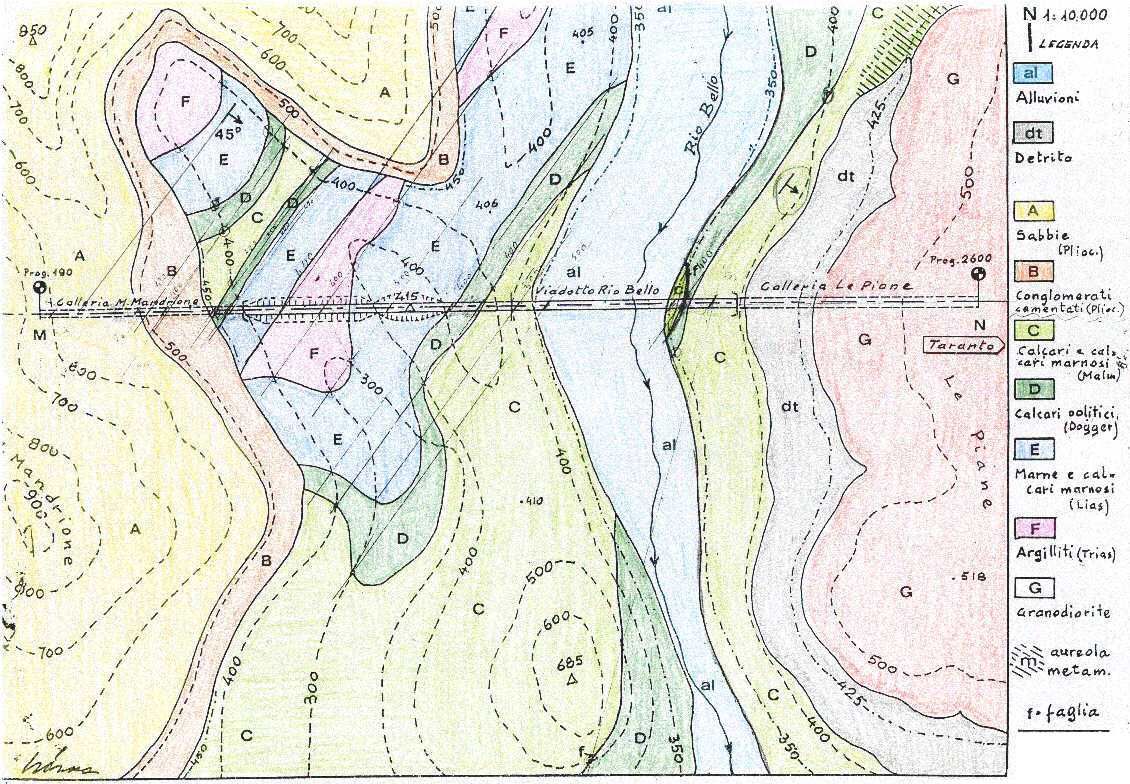

Nello stralcio geologico (Allegato n.1) e' riportato il tracciato di una strada a scorrimento veloce con sede di 16 m, che corre a q. m 400 s.l.m.
Si richiede di :
1.Indicare l'assetto stratigrafico e strutturale dell'area, costruendo una sezione geologica dettagliata lungo l'asse tra le progressive 190 e 2600.
2.Successivamente, a partire dal lato Mandrione verso il lato Taranto, prendere in esame le opere seguenti :
•Galleria M. Mandrione (Prog. 190-720), di diametro di 18 m. Indicare : previsione di scavo, stabilità d'insieme, opere previsionali, utilizzazione del materiale di smarino, problemi di imbocco.
•Rilevato (Prog.720-1050), di altezza di 6 m, costituito da materiale A-1-b della classificazione CNR-UNI, la cui massima densità Proctor e' (gamma) d max = 2.18 gr/ cmc che per l'impiego e' stato compattato al 90 % della massima densità.
Calcolate la stabilita' d'insieme e prevedere i cedimenti assoluti in corrispondenza delle argilliti del Trias (F) che hanno uno strato di alterazione di spessore H = 10 m, con le seguenti caratteristiche fisico meccaniche: (gamma) = 1.95 gr/cmc, (phi)' = 21°, c' = 0.45 Kg/cmq, cu = 0.65 Kg/cmq, E' = 70 Kg/cmq
3. Scavo (Prog. 1050-1230). Indicare la pendenza delle scarpate, l'utilizzazione del materiale di risulta e le opere di drenaggio.
4. (Prog1230 -1410). Attraversamento a raso.

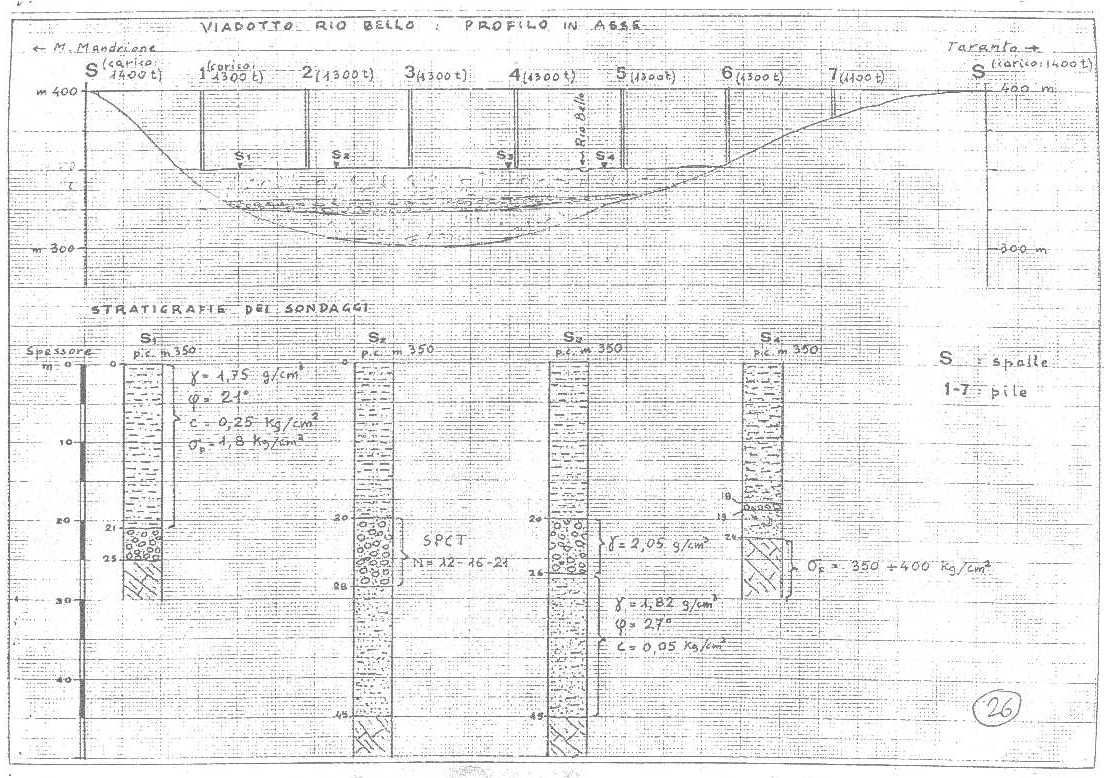

5. Viadotto Rio Bello (Prog 1410-1990) . Utilizzando i dati geologici e geotecnici presenti nell'Allegato n.2, ricostruire il profilo geostratigrafico lungo l'asse del viadotto, appoggiandolo al profilo topografico riportato nel medesimo allegato. Definire inoltre le tre tipologie di fondazione ed il dimensionamento delle opere di fondazione (numero, diametro, lunghezza, portanza ecc.).
6. Galleria delle Piane (Progr.1990-2600). Come punto a.
Si fa presente infine che la zona e' classificata, dal punto di vista sismico, con S = 9.
