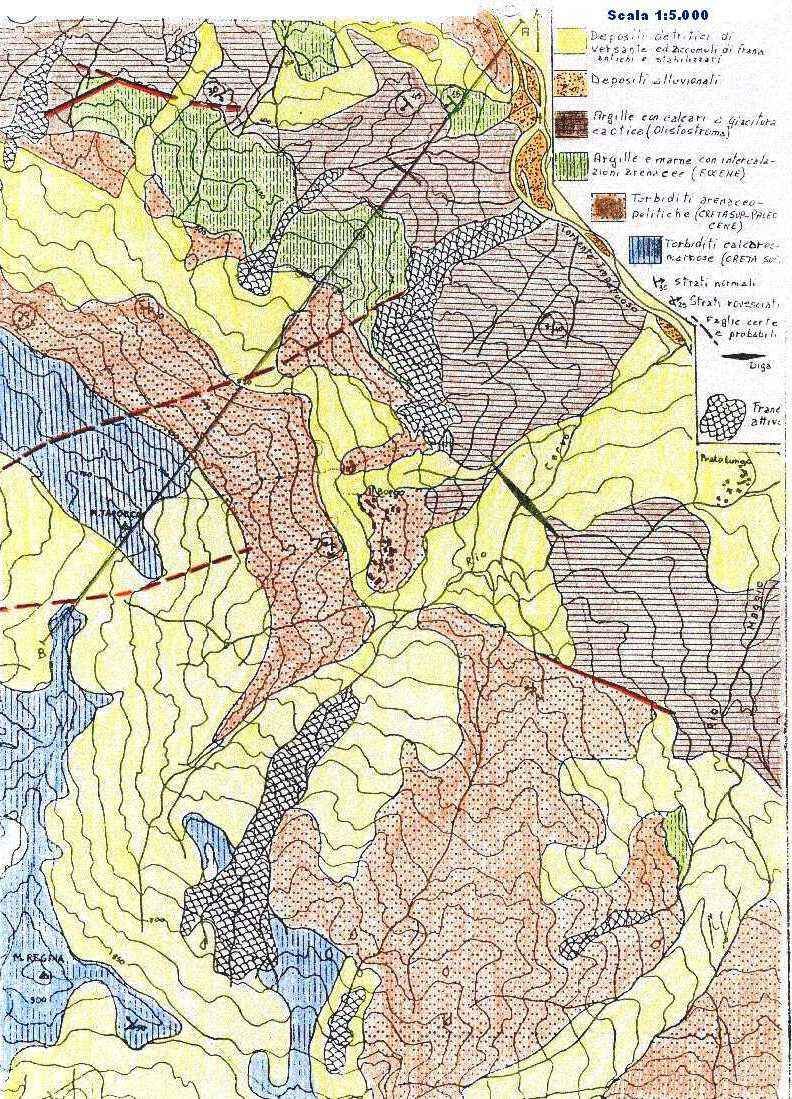

Sulla base delle evidenze geologiche e geomorfologiche desumibili dalla carta geologica allegata, indichi il Candidato:
1.gli elementi geologico-strutturali dell'area realizzando la sezione A-B ed un'altra a scelta:
2.gli elementi e l'evoluzione geomorfologica dell'area :
3.l'ordine di grandezza dei quantitativi d'acqua che e' possibile raccogliere con la diga indicata in carta, sapendo che la piovosità media annua e' di 750 mm.
Nell'ipotesi che si voglia realizzare una diga omogenea in terra dell'altezza di 30 metri e con angoli di pendenza dei paramenti di monte e di valle rispettivamente di 20° e 30°, indichi il candidato:
•le possibilità di reperimento dei materiali necessari e le prove geotecniche da eseguirsi per stabilire la loro idoneità;
•i problemi relativi alla realizzazione dell'invaso; in particolare calcoli il Candidato le perdite per infiltrazione sotto il corpo diga, sapendo che le perforazioni hanno indicato per i depositi detritici uno spessore massimo attorno ai 7 metri ed una permeabilità di 5x 10-4 cm/sec;
•il coefficiente di sicurezza della diga a svaso rapido, conoscendo le caratteristiche dei materiali utilizzati:
peso di volume = 2.1 t/mc
coesione drenata = 4 t/mq
angolo d'attrito drenato = 28°
