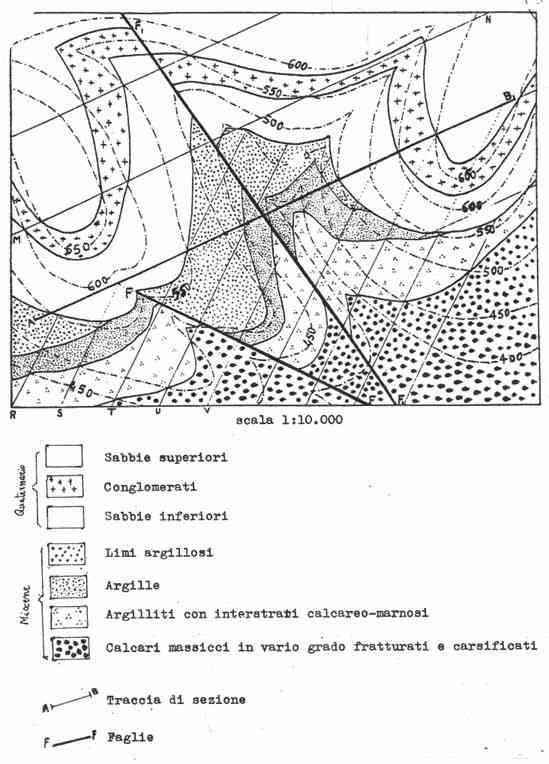

Per soddisfare le esigenze idropotabili di un centro residenziale progettato in corrispondenza della zona più depressa del profilo AB, dovranno eseguirsi 2 pozzi, fino ad incontrare l'unità calcarea basale,
Una perforazione geognostica del diametro di 200 mm, ha consentito di accertare che tale unità risulta acquifera per i primi 10 m e che il livello statico è a -20 m dal p. c. . Inoltre, una prova di portata in regime di equilibrio, eseguita a quattro gradini, ha fornito i seguenti dati:
Q1 = 15 l/s i = 2 m
Q2 = 30 l/s 2 = 4 m
Q3 = 45 l/s L3 = 10 m
Q4 = 60 l/s A4 = 25 m
il candidato:
1.indichi sulla base della sezione geologica eseguita, la profondità del tetto dell'acquifero nella zona in cui dovranno realizzarsi i pozzi di prelievo;
2.descriva il sistema di perforazione, le modalità costruttive e di completamento dei pozzi in relazione alla natura, agli spessori dei terreni da attraversare e all'uso dell'acqua;
3.calcoli la depressione totale che si realizza in ciascuno dei due pozzi, distanti 50 m, per il prelievo simultaneo di 15 l/s a pozzo;
4.calcoli sulla base dei dati della prova di portata, le perdite di carico lineari e quadratiche che si determinano per una portata di prelievo pari a 50 l/s, nell'ipotesi che non vi sia interferenza fra i due pozzi;
5.indichi la profondità di installazione dell'elettropompa sommersa e la sua potenza;
6.classifichi, sulla base dei dati chimici sotto riportati, l'acqua emunta ed esprima un parere sulla sua potabilità;
7.illustri l'iter autorizzativo e gli adempimenti richiesti dalla normativa vigente per il prelievo di acqua sotterranea da destinarsi al consumo umano.
Composizione ionica espressa in milliequivalenti ed in milligrammi per litro.
IONE Milliequivalenti Milligrammi
per litro per litro
Sodio Na+ 0,649 14,95
Calcio Ca++ 2,600 52,00
Magnesio Mg+ + 0,830 10,09
Ferro Fe++ - 0,01
Cloruri Cl- 0,040 1,28
Solfati SO4- 0.830 39,84
Bicarbonati HCO3- 3,200 195,20
Nitrati NO3- 0,009 0,60
Silice SiO2 - 3,0
