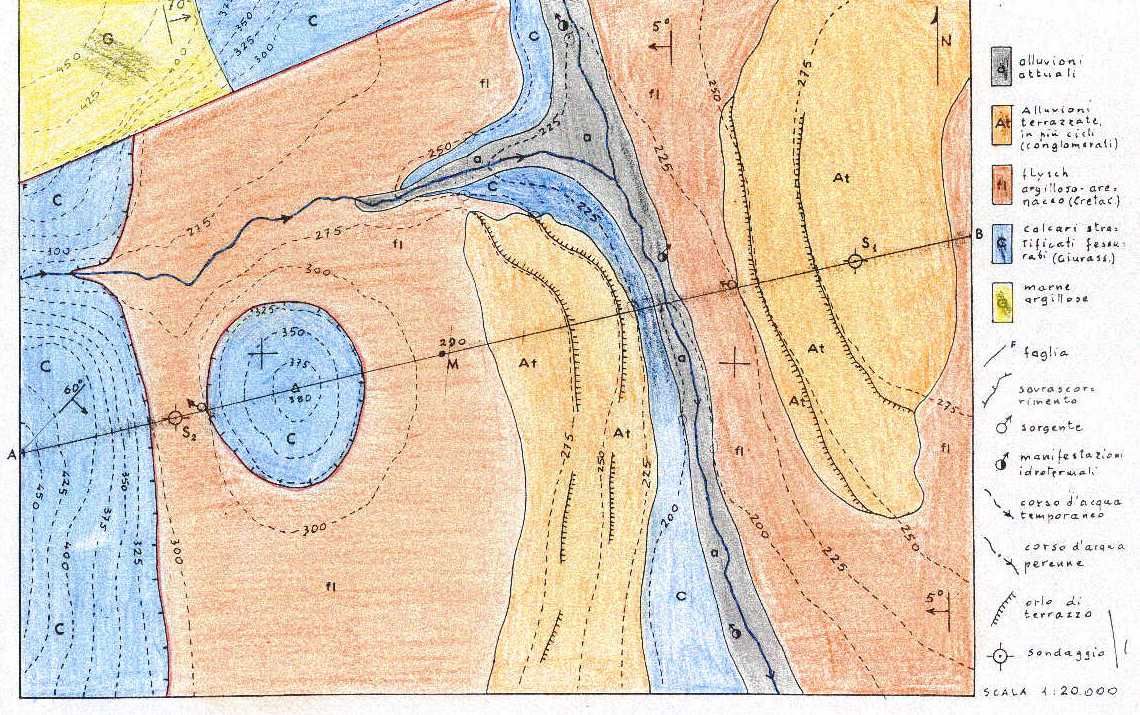

1.Sulla base della planimetria geologica (all. 2A), costruire il profilo idrogeologico lungo la traccia A-B; si impieghi per le lunghezze la stessa scala della planimetria, mentre per le altezze si adotti la scala 1:5.000. Indicare sul profilo la traccia delle superfici piezometriche rilevate sulla base dei dati disponibili. Individuare gli acquiferi ed indicarne sinteticamente le principali caratteristiche. Valutare, con l'approssimazione consentita dai dati disponibili, lo spessore degli acquiferi individuati.
2.Calcolare nel punto M (a quota 290, lungo il profilo) la profondità che dovrà raggiungere (dal piano campagna) una perforazione che penetri un acquifero per almeno 70 metri.
3.Chiarire la probabile relazione tra le caratteristiche strutturali dell'area e le manifestazioni idrotermali.

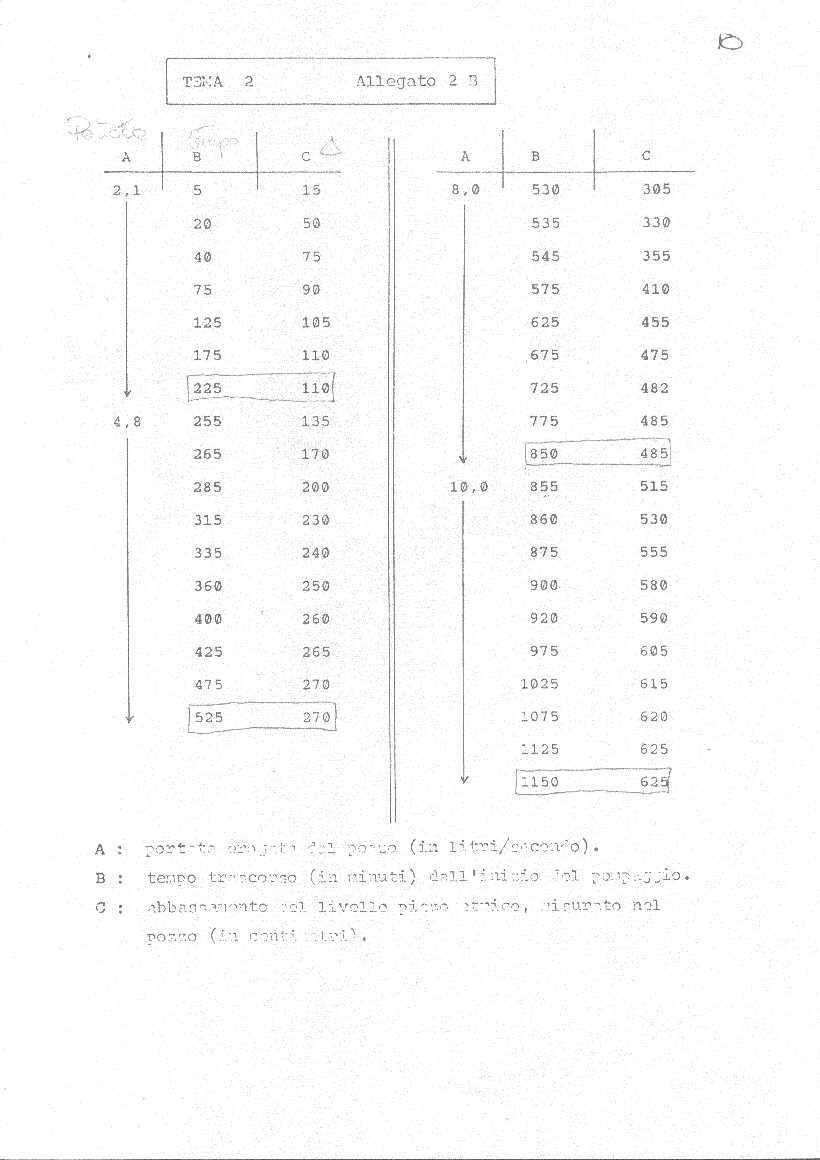

4.Nel pozzo S1 e' stata eseguita una prova di portata che ha fornito i risultati elencati nell'allegato 2B. Si richiede l'interpretazione della prova nei modi che il Candidato riterrà più opportuni.

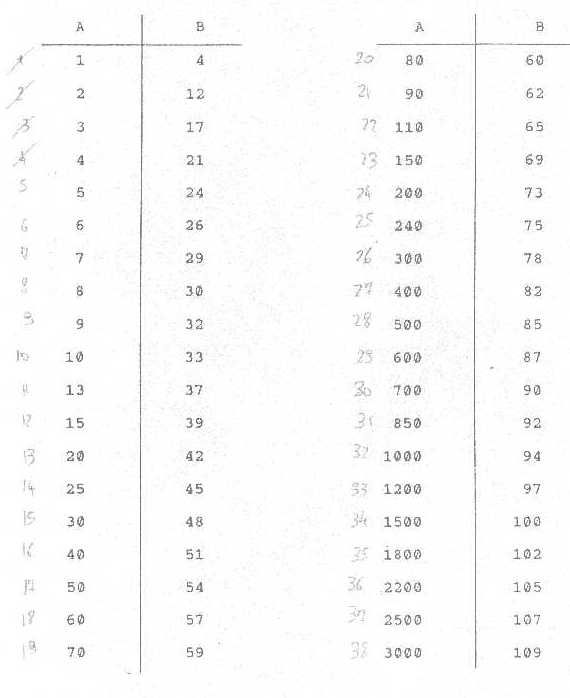

5.Nello stesso pozzo e' stata eseguita una prova alla portata costante di 13 l/s. L'abbassamento del livello piezometrico prodotto dal pompaggio e' stato misurato in un pozzo piezometrico posto a 40 m dal pozzo. I risultati della prova sono elencati nell'all. 2C.
Si richiede:
a)l'interpretazione della prova eseguita, nei modi che il Candidato riterrà più opportuni.
b)il calcolo dell'abbassamento del livello piezometrico prodotto, ad una distanza di 400 metri dal pozzo, dopo un anno di erogazione costante di una portata di 17 l/sec. Per il calcolo si assume l'ipotesi semplificata di un acquifero ideale infinitamente esteso e non ricaricato.
STRATIGRAFIA DEI SONDAGGI S1 ED S2
Sondaggio S1 (profondità in quote assolute) Sondaggio S2 (profondità in quote assolute)
quota campagna : 280 m quota campagna: 295 m
contatto conglomerati/flysch 240 m contatto conglomerati/flysch /
contatto flysch/ calcari 125 m contatto flysch/ calcari 225 m
contatto calcari/marne 75 m contatto calcari/marne /
fondo pozzo 125 m fondo pozzo 175 m
la falda si e' stabilizzata a 225 m la falda si e' stabilizzata a 260 m
