Nell'area in argomento e' stata individuata una zona ove si intende realizzare un pozzo "perfetto" per emungimento d'acqua a scopo idropotabile.

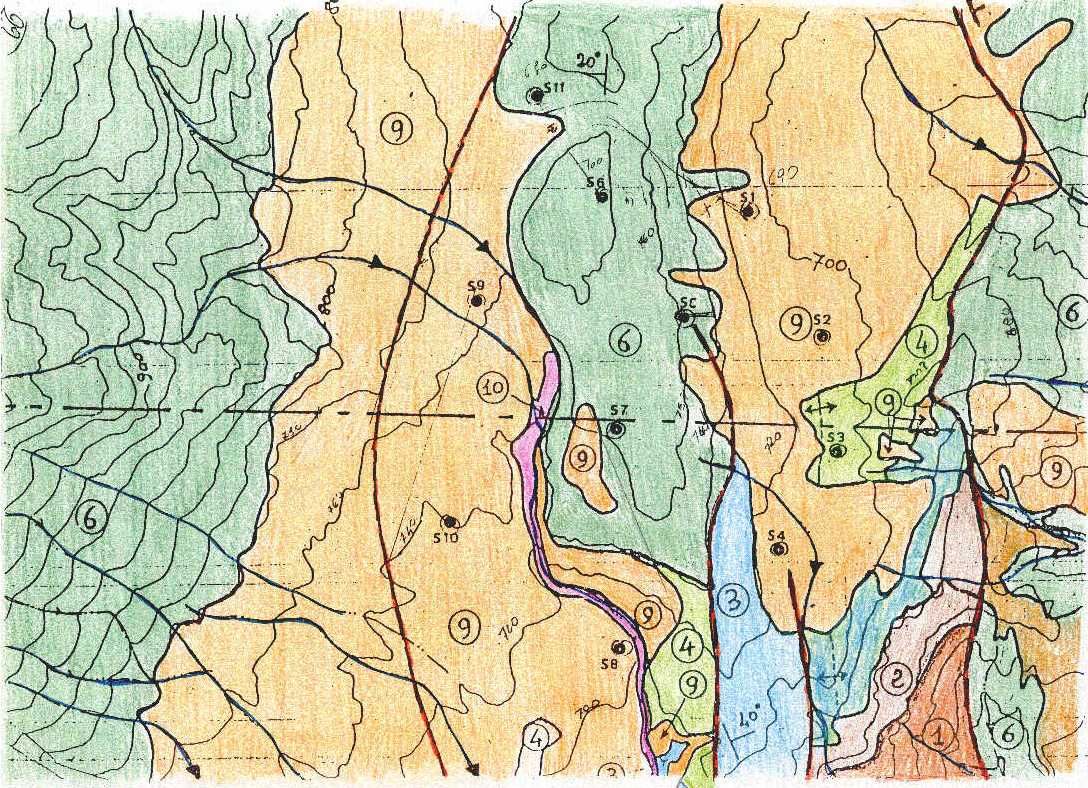

In tale zona, indicata in pianta con la lettera A ed opportunamente ingrandita, sono stati infissi dei piezometri che, in periodo di magra, hanno dato al freatimetro i seguenti valori riferiti al piano campagna:
S1 S2 S3 S4 S5 S6 S7 S8 S9 S10 S11
24.0 20.8 23.0 32.2 75.2 96.3 79.8 23.1 85.4 60.0 94.0
Il pozzo sarà realizzato in corrispondenza della isopiezometrica 680 in un punto stimato maggiormente produttivo.
Volendo prevedere la portata massima di esercizio del pozzo, al piezometro S10 sono state eseguite le seguenti misure di portata:
A portata variabile A portata costante Q = 30.0 l/s
Q l/s abbassamento in m giorno ora e minuti abbassamento in m dal p.c.
2,0 1.1 1 10.00 60.0
3.5 1.6 10.10 61.0
5.2 2.0 10.15 62.0
6.6 2.6 10.20 62.5
7.3 2.9 10.30 63.1
12.0 5.0 11.00 64.5
15.6 6.6 11.30 65.2
18.2 8.1 12.00 65.6
20.1 8.8 13.00 66.5
25.0 11.0 14.00 67.0
30.2 14.0 15.00 67.4
33.4 17.5 17.00 68.0
35.3 23.8 19.00 68.5
40.3 32.0 21.00 69.0
24.00 69.5
2 2.00 69.7
4.00 69.9
8.00 70.4
12.00 70.6
18.00 71.0
24.00 71.2
3 12.00 71.8
24.00 72.0
Si chiede:

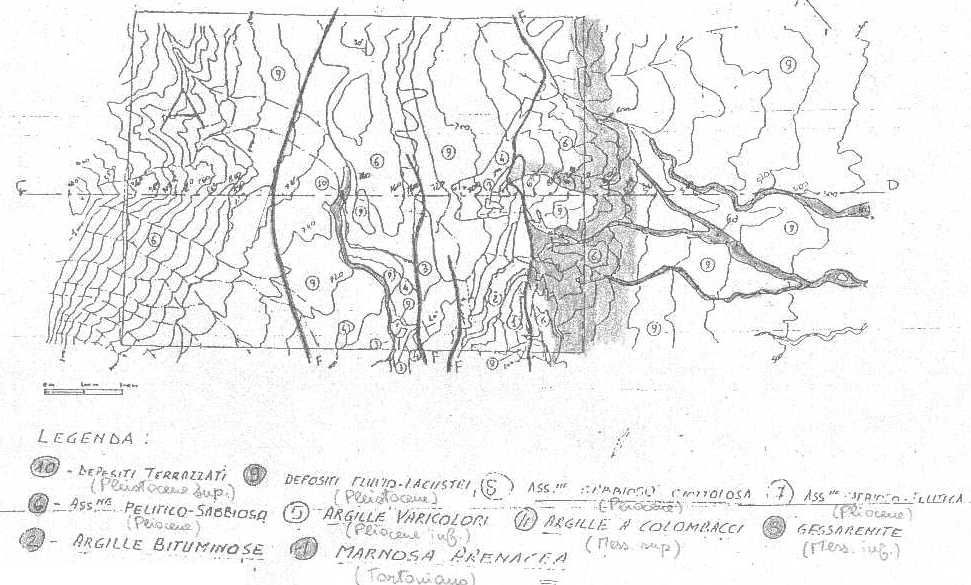

1.profilo geologico sulla traccia indicata nella cartina:
2.relazione sulle modalità esecutive del pozzo:
3.costruzione delle curve isopiezometriche con equidistanza e = m 2:
4.valore della portata massima di esercizio, prevista:
5.valore della trasmissività.
