Lungo il Fiume Entalluvio è prevista la realizzazione di un invaso artificiale destinato ad uso irriguo, in zona sismica. Il candidato, dopo aver elaborato e commentato la sezione A-A', descriva gli aspetti significativi riguardanti:
1.le condizioni di stabilità delle sponde della sezione d'imposta e dell'area d'invaso;
2.le verosimili caratteristiche di permeabilità dei terreni impegnati dallo sbarramento;
3.le indagini in sito ed in laboratorio necessarie ad un'esaustiva caratterizzazione del sito, comprendendo le prove idonee a valutare il coefficiente di permeabilità dei terreni interessati dallo sbarramento;
4.le problematiche connesse alla costruzione di una diga in zona sismica
Il candidato, infine, sulla base delle considerazioni di cui ai punti 1÷4, individui la tipologia di diga più idonea.

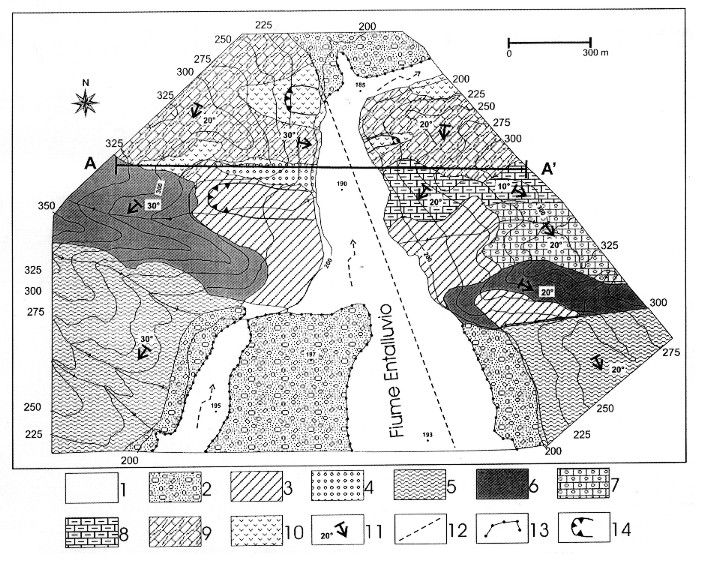

Legenda:
1) Alluvioni recenti ed attuali;
2) Alluvioni antiche (Pleistocene su p.);
3) Sabbie e limi (Pleistocene);
4) Conglomerati (Pliocene sup. - Pleistocene);
5) Argille ed argille marnose (Pliocene);
6) Sabbie ed arenarie (Pliocene inf.);
7) Flysch marnoso-argilloso (Miocene sup.);
8) Flysch arenaceo (Miocene medio);
9) Flysch calcareo-marnoso (Miocene inf.);
10) Argille Varicolori (Cretaceo- Oligocene ?);
11) Giacitura degli strati (inclinazione in gradi);
12) Faglia presunta;
13) Orlo di terrazzo;
14) Area in frana.
