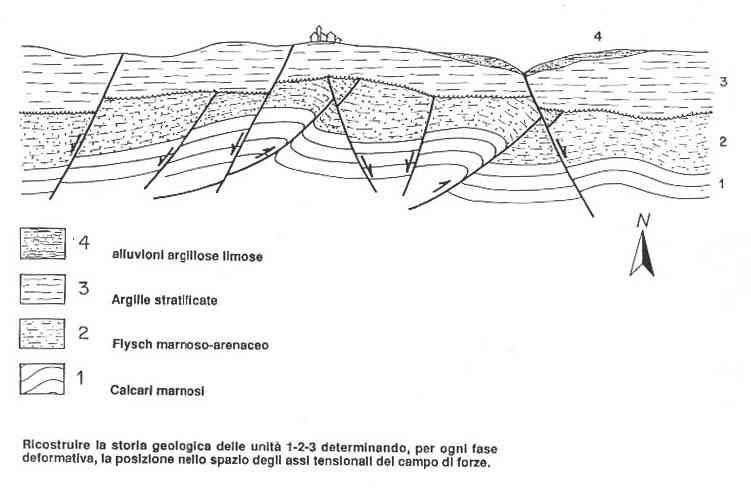

Sulle argille di superficie (Unità 3 del profilo geologico) è stata eseguita una serie di prove per la valutazione della capacità portante di fondazioni su modelli in scala. Uno dei modelli consisteva in una fondazione quadrata B=1,05 m di lato, gettata alla profondità D=1,5 m su argilla satura (Sr=100%). Sulla base della curva carico/deformazioni ottenuta, il carico corrispondente ad un cedimento di 2,5 cm è risultato pari a 125,4 KN.
Eseguendo le prove ad espansione laterale libera (E.L.L.) e prove scissometriche (Vane Test) si sono ottenuti i seguenti valori della resistenza non drenata:
qu = 26,7 KPa
Susciss = 21,4 KPa
Questi valori sono stati ricavati nella zona compresa tra i e 2 m al di sotto della fondazione dove ì valori di plasticità sono:
Limite liquido WL =80%
Limite plastico WP = 35%

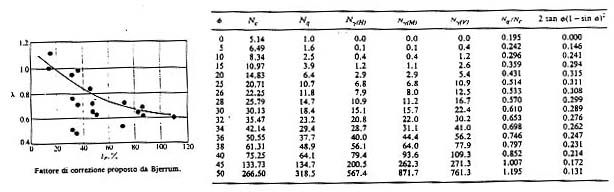

Utilizzando il diagramma di Bjerrum relativo al fattore di correzione (1) della resistenza al taglio ottenuta dalla prova scissometrica e la tabella dei coefficienti di portata (N) , si richiede al candidato:
1.il calcolo della capacità portante limite della fondazione utilizzando la formula di Hansen tenendo presente che per D > B il fattore di forma sc’=0,2 ed il fattore di profondità dc’=0,38;
2.il confronto dei valori calcolati, utilizzando la prova scissometrica e la prova E.L.L., con il valore sperimentale (125,4 KN).
Phi Nc Nq Ngamma(h) Ngamma(m) Ngamma(v) Nq/Nc 2tan(phi)*(1-sen phi)2
0 5.14 1.0 0.0 0.0 0.0 0.195 0.000
5 6.49 1.6 0.1 0.1 0.4 0.242 0.146
10 8.34 2.5 0.4 0.4 1.2 0.296 0.241
15 10.97 3.9 1.2 1.1 2.6 0.359 0.294
