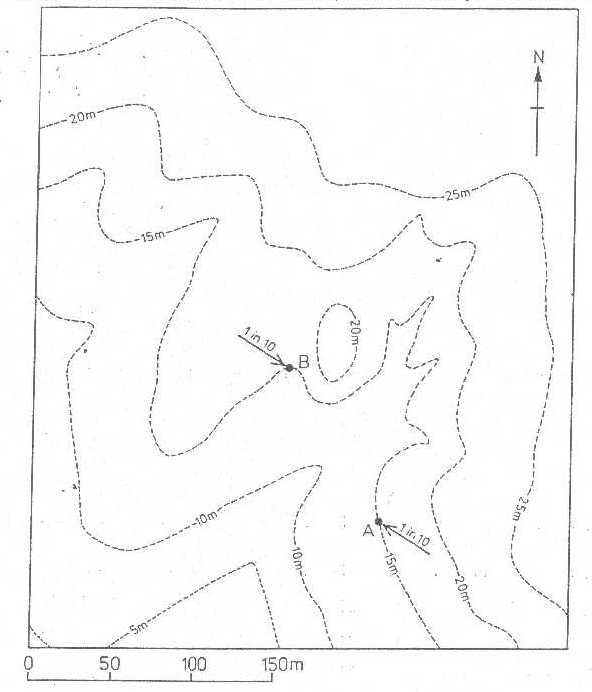

Dati di partenza
1.curve di livello: 5 m
2.la base di un livello calcareo spesso 10 metri con giacitura orizzontale affiora in corrispondenza della isoipsa dei 20 m
3.nei punti A e B affiora la sommità di un orizzonte arenaceo che e' intercalato in una sequenza argillosa. Esso immerge nelle direzioni mostrate dalle frecce con una pendenza di 1: 10.
Quesiti
1.Contrassegnare con simbolo adeguato l'area della carta dove affiora il calcare.
2.Contrassegnare la posizione del tetto dell' arenaria.
3.Assumendo che lo spessore dell'arenaria sia di 5 m segnare la posizione della base di questo livello.
4.Segnare con linee tratteggiate la posizione del livello arenaceo al di sotto della copertura calcarea.
5.Caratterizzare le strutture rappresentate nella carta e descrivere in ordine cronologico la sequenza di avvenimenti rappresentati dalla struttura dell'area.
