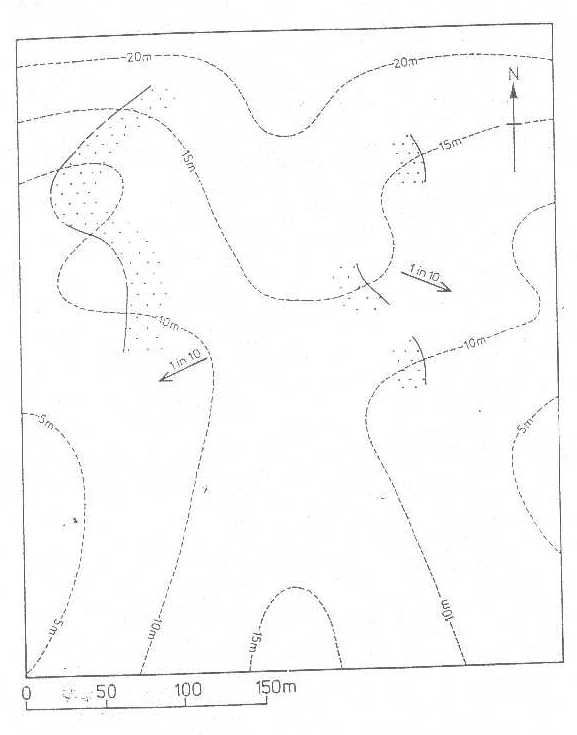

La carta rappresenta una superficie topografica, le isoipse (linee tratteggiate) hanno equidistanza di 5 metri.
Sulla carta e' segnato in parte l'affioramento del tetto di un banco di arenaria potente 10 metri (linee a tratto pieno ad aree puntinate).
Gli strati sono piegati (frecce).
Domande:
1.Tracciare su tutta la carta l'andamento del tetto del banco di arenaria.
2.Tratteggiare l'area dove affiora il banco di arenaria.
3.Definire l'andamento di un livello di argilla potente 5 m, situato immediatamente sotto il bancone di arenaria.
