CALCOLO DELLA PORTATA DI UN PALO DI FONDAZIONE DI UN VIADOTTO
Si forniscono:

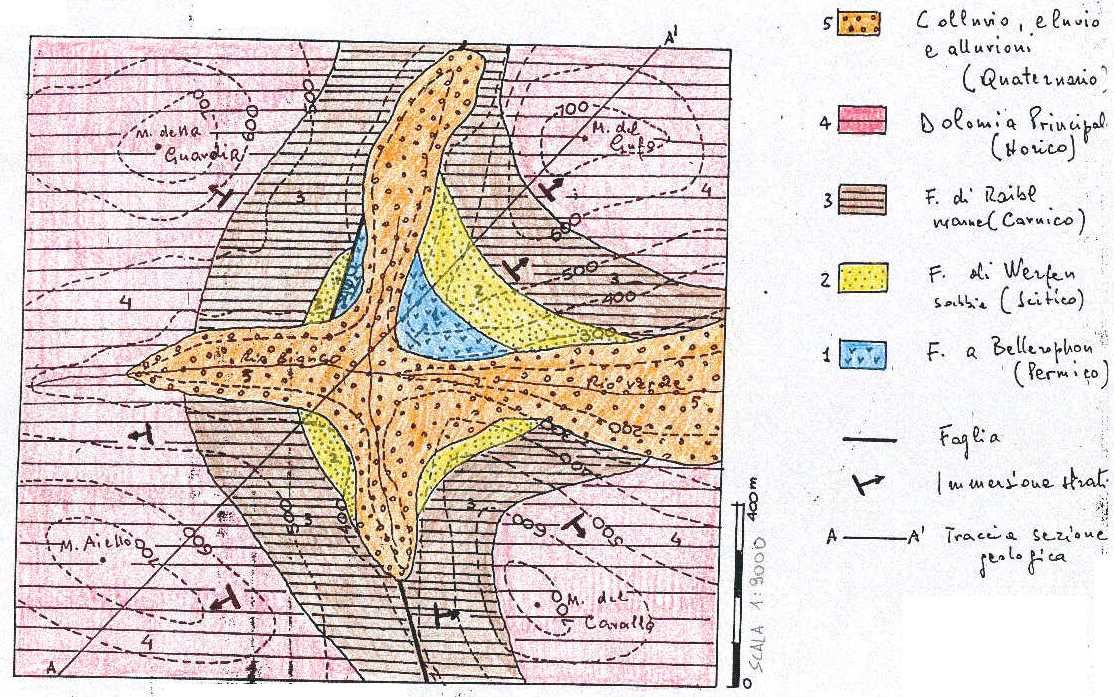

1.Carta geologica dell'area e caratteristiche geolitologiche dei terreni interessati al tracciato.
2.Risultanze stratigrafiche medie dei sondaggi eseguiti per lo studio dei terreni interessati alla costruzione di un viadotto che attraverserà il corso d'acqua.
3.Caratteristiche tecniche medie dei terreni incontrati nel corso dei sondaggi.
Si richiede :
1.Sezione geologica lungo il tracciato A-A' della carta geologica e discussione critica della geologia dell'area.
2.determinazione della lunghezza e del diametro di un palo trivellato, conveniente e necessario a sopportare un carico ammissibile, in condizioni di sicurezza, di 500 t., sapendo che la testa del palo e la falda acquifera si trovano rispettivamente a -3 m e -12 m dal piano campagna.
Stratigrafia:
0.0 - 3.0 m d.p.c Alluvioni recenti rimaneggiate gamma 1.9 t/mc (Phi)' = 25° c' = 2.0 t/mq
3.0 - 25.0 m d.p.c Limi argillosi ed argille limo-sabbiose
25.0- - 40.0 m d.p.c Sabbie grossolane gamma 1.7 t/mc (Phi)' = 33°
